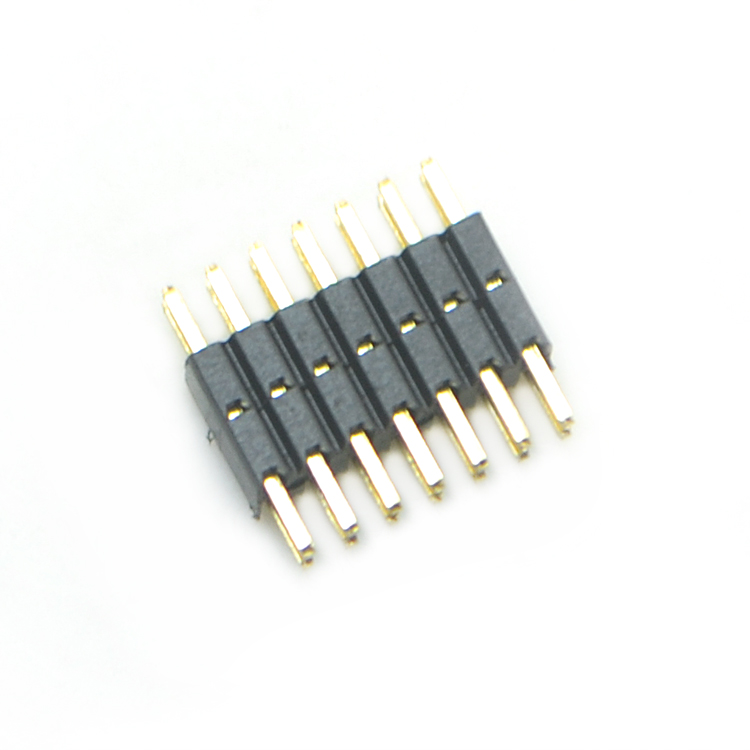

排針連接器的型號分為很多種，而DIP直插排針座就是大類中的一種，這種DIP直插排針座的焊接過程是需要非常嚴謹的，以免影響排針座的整體使用質量。本文鑫鵬博連接器廠家將為大家分享DIP直插排針座的焊接教程！

一、DIP直插排針座焊接前的準備：

1.焊臺及焊鐵：選擇合適的焊臺，確保其溫度可調，能夠提供穩定的焊接溫度。同時，準備適合焊接DIP直插排針座的焊鐵，建議選擇尖頭焊鐵。

2.焊錫：選擇合適的焊錫，建議使用低松香焊錫絲，以保證焊接的質量和可靠性。

3.助焊劑：為了提高焊接的效率和可靠性，可以使用適量的助焊劑。

4.排針座：確保排針座是完好無損的，沒有明顯的機械損傷或電氣性能問題。

5.放大鏡或焊接鏡：為了更好地觀察焊接部位，建議使用放大鏡或焊接鏡。

二、DIP直插排針座焊接的步驟：

1.將排針座放置在焊接位置，確保其位置正確。使用放大鏡或焊接鏡，以確保排針座與PCB板對齊。

2.將焊臺溫度調至適當值，通常在300-350攝氏度之間。預熱焊接部位，以確保焊錫充分熔化。

3.使用尖頭焊鐵將排針座的每個引腳與對應的焊盤進行預熱，使焊盤上的焊錫熔化。

4.在每個引腳上添加適量的焊錫，確保焊錫均勻覆蓋引腳和焊盤。同時，使用助焊劑幫助焊錫更好地附著在引腳和焊盤上。

5.保持焊鐵與焊接部位的穩定接觸，直到焊錫完全熔化并形成光滑的焊接面。在此過程中，可以輕輕搖動焊鐵，以幫助消除焊錫中的氣泡。

6.移開焊鐵，讓焊錫自然冷卻。在此過程中，不要用力拉動或搖動排針座，以免損壞焊接部位。

7.檢查焊接部位，確保每個引腳都牢固地焊接在焊盤上，沒有明顯的虛焊或短路現象。如果有需要，可以使用放大鏡或焊接鏡進行檢查。

8.如果發現有不良的焊接點，可以使用適當的工具進行修復。如果修復困難或不成功，建議重新進行焊接。

三、DIP直插排針座焊接的注意事項：

在焊接過程中，要保持穩定的焊接速度和適當的焊接溫度。速度過快或溫度過高可能導致虛焊或損壞排針座；速度過慢或溫度過低則可能導致焊錫不熔化或形成不良的焊接面。

1.在焊接前，確保PCB板和排針座清潔無塵，沒有油漬或其他雜質。如果有需要，可以使用酒精或清洗劑進行清潔。

2.在焊接過程中，避免過度加熱PCB板或排針座，以免造成熱損傷或改變其電氣性能。

3.在焊接完成后，要確保排針座穩定地固定在PCB板上，沒有明顯的松動或移位現象。同時，檢查排針座的引腳是否有明顯的突出或彎曲現象，如果有需要，可以進行適當的調整或修復。
