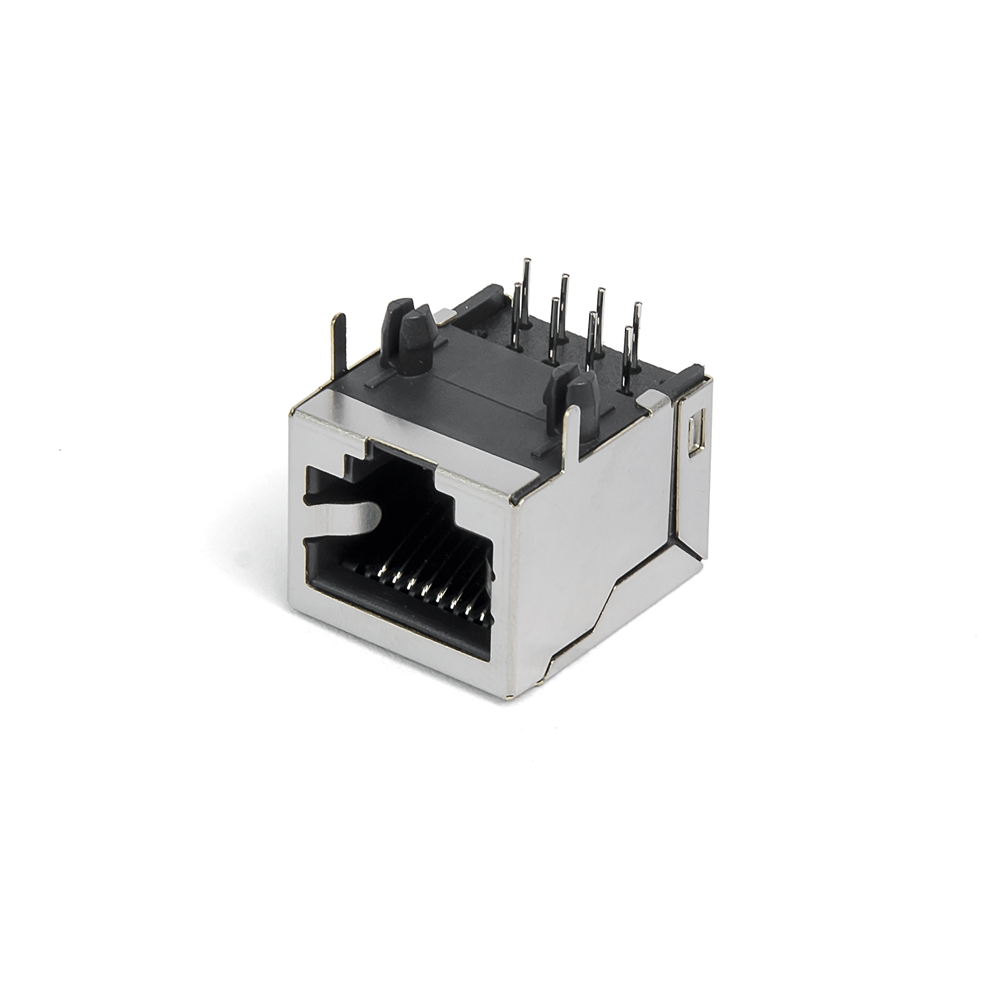

RJ45是布線系統中信息插座（即通信引出端）連接器的一種，RJ45連接器由插頭和插座組成，插頭有8個凹槽和8個觸點。本文主要來講解RJ45連接器的設計原理，以及RJ45連接器在運用時需要注意的7個問題點。

RJ45連接器的設計原理

RJ45連接器由插頭和插座組成，這兩種元器件組成的連接器連接于導線之間，以實現導線的電氣連續性。RJ45連接器在進行信號完整性設計時，需要思考以下3點原理：

1.RJ45連接器各插針之間的串擾；

2.與整個互聯傳輸線阻抗的接連性；

3.有時序請求，要思考RJ45連接器上的延時。

RJ45連接器的剖析辦法與通常的信號剖析辦法基本相同，都是運用仿真軟件進行仿真，并對成果進行剖析，得出結論。RJ45連接器的模型剖析和電路的模型剖析是相同的，僅僅要注意RJ45和過孔效應的準確建模、仿真關于猜測信號質量非常重要。以下是RJ45連接器模型剖析的5種模型：

1.單線模型是適用于RJ45中的單線，如高速信號傳輸線，能夠用來模仿反射、時延和偏移、衰減以及信號傳輸質量。

2.S參數模型首要使用于頻域，可模仿吞吐量和串擾，經過時域改換，可產生阻抗、串擾、傳輸時延和眼圖等。

3.多線模型是適用于多插針RJ45，包含觸摸元件、觸摸與觸摸間耦合、觸摸和屏蔽間耦合、焊盤間耦合等。除了SLM模仿的參數外，還能用來模仿串擾和地彈等。

4.IBIS模型是一種根據V/I曲線的對I/O BUFFER疾速準確建模的辦法，支撐一切類型的RJ45和多種不同RJ45建模，如差分和不平衡信令、SLM（無耦合）、MLM（耦合）、模型級聯、板到板以及板到電纜等。

5.SPICE模型：是最為遍及的電路級模仿程序，被剖析的電路中的元件可包含電阻、電容、電感、互感、獨立電壓源、獨立電流源、各種線性受控源、傳輸線以及有源半導體器件。

RJ45連接器在運用時需要注意的7個問題點　

1.用接連的電源和地平面層；

2.布線中盡量防止選用直角；

3.阻抗操控、反射和信號終端匹配；

4.對活絡元件施行對噪聲器件的物理阻隔；

5.差分對布線長度要相等，以確保在接納端良好的按捺比；

6.高速電路設計中應思考串擾疑問，包含近端串擾和遠端串擾；

7.電源退耦疑問，也就是說加在電路上的電源一定要經過電感電容的退耦。
