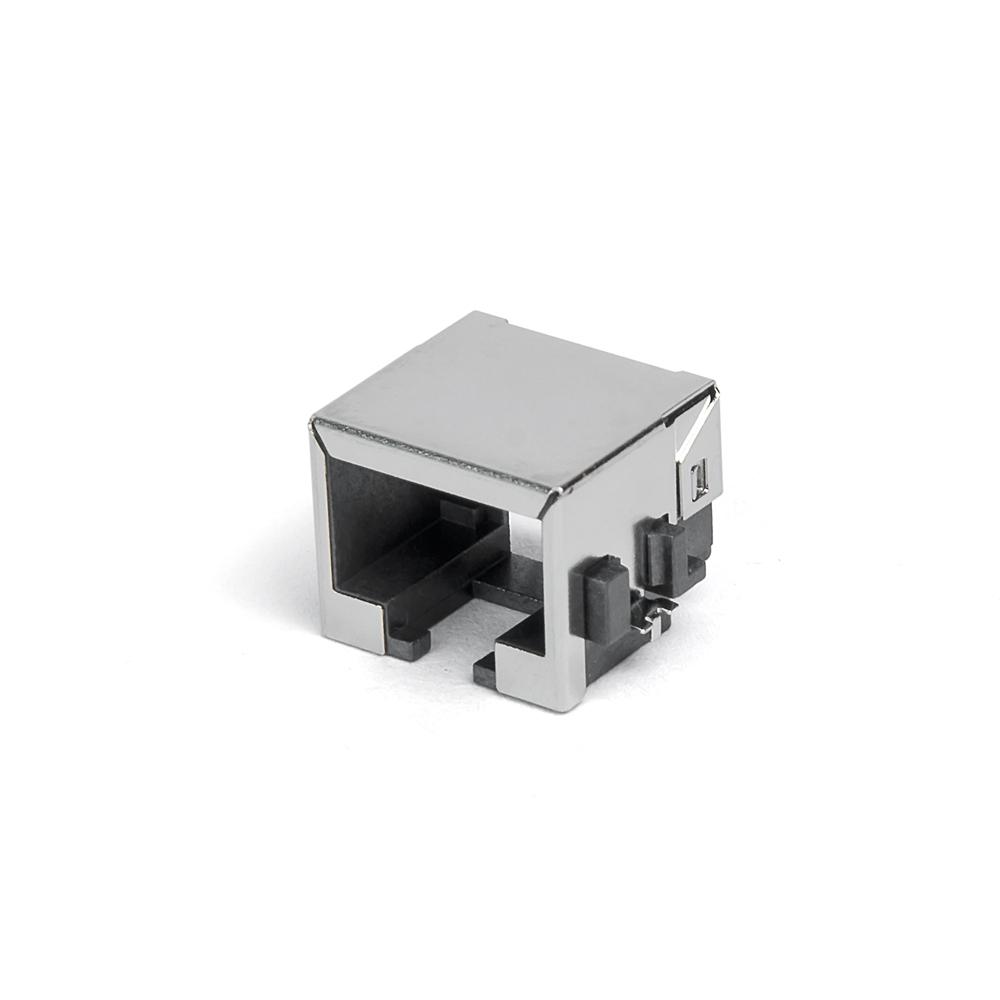

RJ45連接器的正向力測試是評估其性能的重要環節，主要目的是確保連接器在插拔過程中能夠保持穩定的電氣連接。以下是鑫鵬博電子分享RJ45連接器正向力測試的常見方法介紹！

一、測試準備：

1.將RJ45連接器的端子固定在適當的治具上，確保其模擬實際使用中的狀態。

2.使用測試機臺將測試PIN的端面輕輕接觸端子接觸面的最高點，并記錄初始力量值（約1g）。

二、測試過程：

1.將位移歸零，作為測試的起始點。

2.移動測試機臺至所需的壓縮量，同時記錄位移與力量的關系。

3.可根據需要重復多次測試，以觀察端子的力量變化及是否產生永久變形。

三、數據分析：

1.通過記錄的數據，分析正向力與壓縮量之間的關系，確保正向力在合理范圍內，既不會過大導致端子磨損，也不會過小影響接觸可靠性。

2.檢查測試后的端子是否存在塑性變形或其他異常情況。

四、測試標準：

3.插入力測試時，測量力度最大的部分需控制在12.5毫米/分鐘。

4.耐久性測試通常要求進行750次插拔循環，速率為20次/分鐘。

總結：通過以上方法，可以全面評估RJ45連接器的正向力性能，確保其在實際應用中的穩定性和可靠性。
